箱式變電站
用途

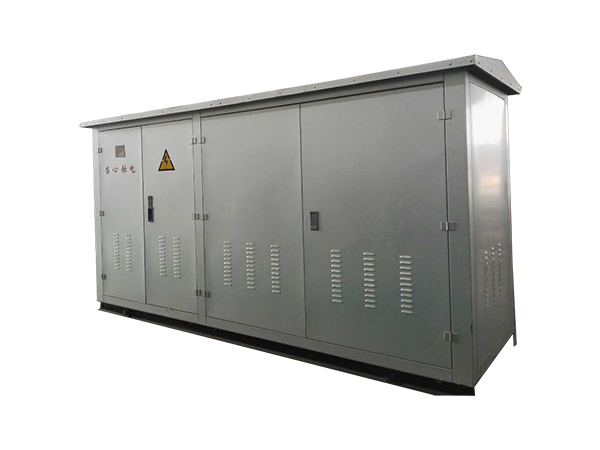

YBM29 箱式變電站,高壓/低壓預裝式變電站又稱歐式箱變，是一種集高壓電器設備、電力變壓器設備組合在一體的緊湊、體積小、便于移動、運行安全可靠、維護方便、造型美觀等特點，箱式變壓器特別適用于城市公用配電、高層建筑、住宅小區、工礦企業、港口、油田、公園、車站、機場、地鐵、高速公路等供電場。
箱式變壓器使用條件
海拔高度≤1000m
環境濕度-30℃～+40℃
空氣相對溫度不超過90%(+25℃)
箱式變壓器產品應安裝在無火災、無爆炸危險、無嚴重污穢、無化學腐蝕性氣體及劇烈振動的場所。
超出本技術條件規定時，郵用戶與制造高協商處理
箱式變壓器結構特點
箱式變壓器的基本結構分為"目"字形和"品"字形,箱式骨架采用優質槽鋼和角鋼焊接而成，具有較高的機械強度。箱式外殼材料采用鋁合金板制作，有極好的防腐能力， 整體美觀的外形經噴漆著色可與周圍環境相協調，精心設計的底部吊裝置，給安裝運輸移動提供了極大的方便。
箱式變壓器內是有獨立的高壓室、變壓器室和低壓室，各室照明隨門的開閉自動關閉。
高壓室內裝有高壓環網開關設備，可根據用戶需要選用壓氣式、真空式負荷開關，且具有"五防"功能，當采用限流型高壓熔斷器時，當某相熔斷器熔斷時，負荷開頭自動分閘，避免了因缺相運行而引起故障．
變壓器室可采用自然通風和自動控制的強迫散熱風冷裝置，具有隨溫度變化而自動控制的排風系統，能有效控制降低箱內溫度，滿足運行要求，根據用戶要求還采用防凝露的裝置．
箱式變壓器可采用干式或油浸變壓品，油浸式變壓器可選用有油枕和無油全密封的兩種．
低壓室具有低壓成套開頭設備的總體功能，供用戶挑選，高、低壓開頭柜均采用優質型鋼組裝而成，具有較強的防腐能力，高壓、低壓進出線一般為電纜，特殊需要高壓也可選用架空進線。
箱式變壓器主要參考尺寸
| 容量（kVA）布置方式 | 50～250 | 315～630 | 800～1600 | |
| 終端 | 無走廊 | 2800×1800×2560 | 3400×2000×2560 | 3800×3400×3560 |
| 帶走廊 | 3400×2280×2560 | 4000×2280×2560 | 4400×2580×2560 | |
| 網端 | 無走廊 | 2800×2480×2560 | 3400×2480×2560 | 3800×2580×2560 |
| 帶走廊 | 3400×2480×2560 | 1000×2480×2560 | 4400×2580×2560 | |
箱式變壓器主要技術參數見下表
| 項目名稱 | 單位 | 高壓側 | 高壓側 | 低壓側 |
| 額定電壓 | kV | 10(6) | 10/0.14 6/0.6 | 0.4 |
| 額定最高工作電壓 | kV | 12 | ||
| 變壓器容量 | kVA | 50-1600 | ||
| 額定短路開斷電流 | kA | 50.31.5 | 30-50 | |
| 額定短路閉合電流 | kA | 50 | ||
| 額定熱穩定電流 | kA/S | 20/4 | 30/1 | |
| 額定動穩定電流（降值） | kA | 50 | ||
| 工涉耐壓1min | kV | 42 | 油變35 干變28 | |
| 箱體防護等級 | IP3X | IP2X | IP3X | |
| 噪音水平 | dB | 干變55 | 油變55 | |
| 回路數 | 3 | 2 | 4-12 |
箱式變壓器運行與維護
高壓開關使用操作與維護，應按高壓開頭的安裝使用說明書進行。低壓電器設備中，空氣斷路器，經過多次合、分操作后，會使主觸頭局部產生煉燒傷和碳類物質，使觸頭接觸電阻增大，應定期對空氣斷路按使用說明書進行維護
電能計量單元按供電部門要求定期校驗
經常觀察變壓器的運行情況，冷卻系統是否正常，溫度自動鑒控是否正常，變壓器上層油溫或線圈溫度（指干式變壓器）是否正常。設備的操作，維護應由合格的電氣專業人員進行。
箱式變壓器安裝
a.箱式變壓器的基礎參考圖郵生產廠家根據方案提供，用戶也可根據需要自形設計，但須與生產廠家溝通協商
b.在箱式變壓器基礎的一側及四周埋好接地極，變壓器接地與防雷接地可以共用一個接地系統，引至箱式變基礎平臺的接線應不少于兩根，并確保接地電阻R≤4
c.箱式變壓器底與基礎之間的縫隙用水泥沙漿抹封，以免雨水進入電纜室
