【知識】變壓器基礎原理講解
壓器是利用電磁學的電磁感應原理，從一個電路向另一個電路傳遞電能的一種電器設備，它可將一種電壓的交流電能變換為同頻率的另一種電壓的交流電能。

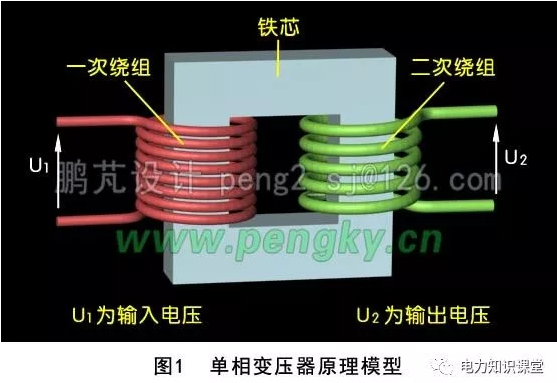

圖1是單相變壓器的原理模型，由鐵心與套在鐵心上的兩個繞組組成，鐵心由導磁性能好、磁滯損耗小的材料制成。與電源相連的線圈為一次繞組，與負載相連的線圈為二次繞組。 U1為輸入一次繞組的電壓，N1為一次繞組的匝數， U2為二次繞組輸出的電壓，N2為二次繞組的匝數。
當這是一個理想變壓器時，在一次繞組輸入按正弦規律變化的交流電，根據變壓器的基本原理有：
U1/U2=N1/N2 =k k=電壓比（匝數比） 即輸出電壓U2=U1*N2/N1
其輸入電壓，輸出電壓、鐵芯磁通的波形圖見圖2，圖中t表示波形移動方向。

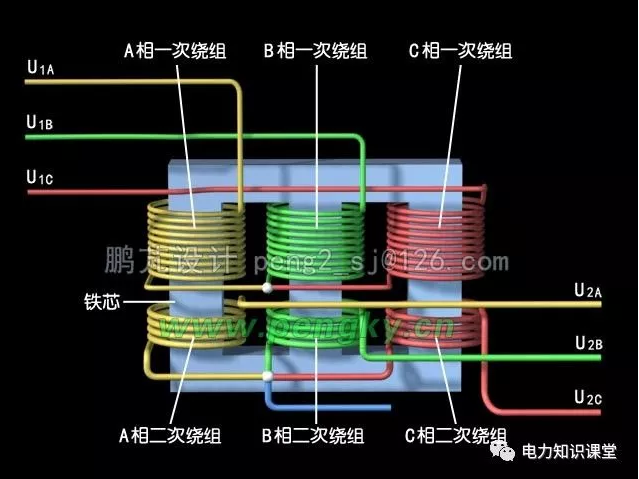

我們平常使用的都三相交流電，圖3是三相變壓器的原理模型，它由A相繞組、B相繞組、C相繞組與鐵芯組成。
三相變壓器原理
三對繞組完全相同，每對繞組包含一次繞組與二次繞組，其匝數比為k。 三個一次繞組的相同端接在一起，三個二次繞組的相同端接在一起組成星形接法。
當這是一個理想變壓器時，在一次繞組輸入按正弦規律變化的三相交流電時，根據變壓器的基本原理有：
U1A、U1B、U1C分別為三相的輸入電壓，U2A、U2B、U2C分別為三相的輸出電壓。
U1A/ U2A =U1B/ U2B =U1C/U2C=k
三相變壓器的輸入輸出電壓波形圖見圖4，圖中t表示波形移動方向。
